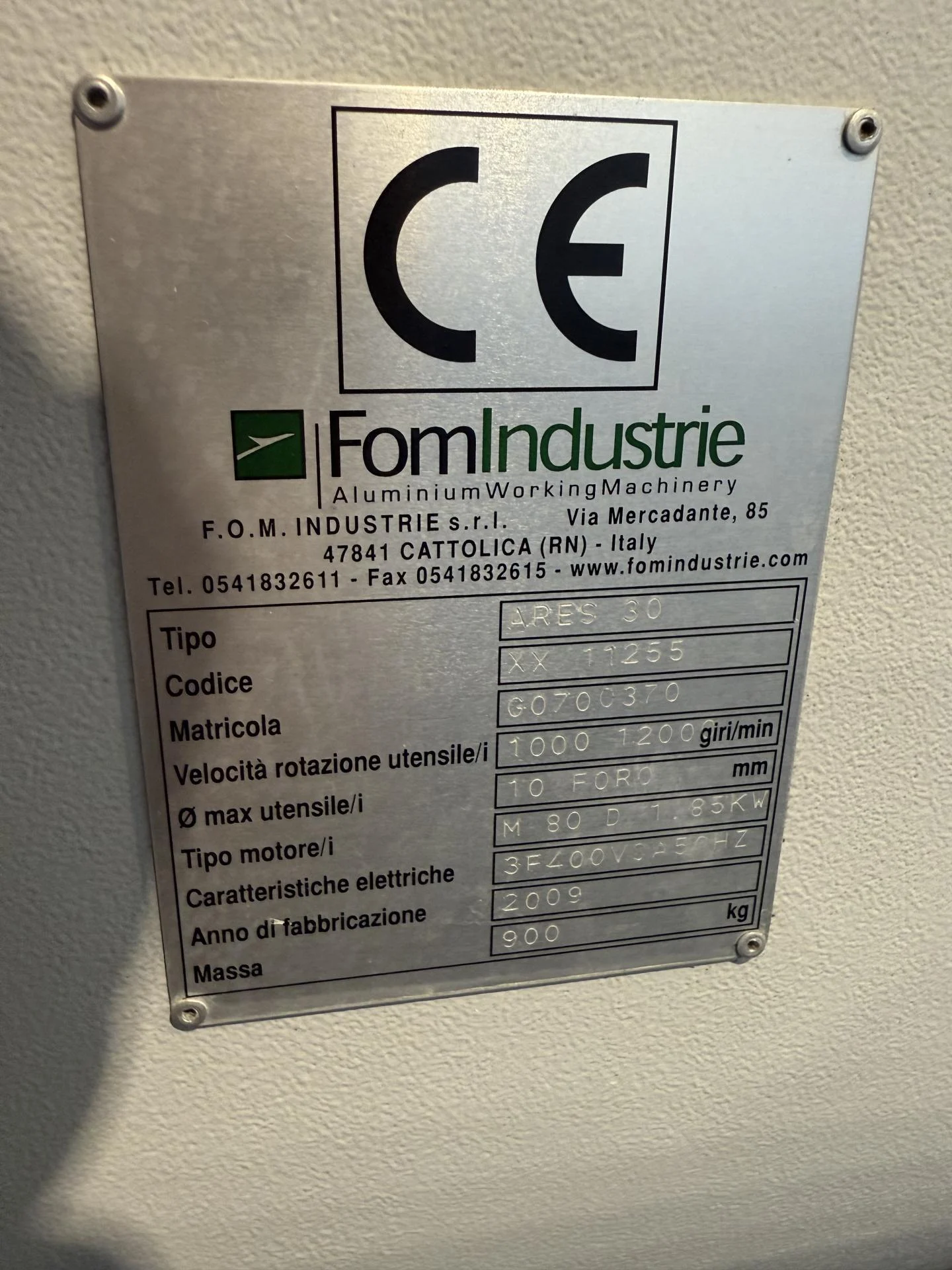

Centre d'Usinage Semi Manuel | FOM | ARES 30 | 2009

Caractéristiques de base:

Centre d'usinage à 2 axes interpolés (X, Y) avec plan de travail à rotation pneumatique 0°/90°/180°

Mouvement axe X avec servomoteur / Mouvement axe Y avec servomoteur

Levier manuel pour descente en axe Z avec tige de butée réglable

Régime de broche par commande numérique inverseur de 1000 à 12000rpm

Support porte outils manuels avec 5 porte-cônes embarqué sur la tête

Plan de travail à rotation pneumatique de 0° à 90° à 180°

Pupitre de commande suspendu et appareil électronique avec afficheur graphique pour simplifier et plus intuitive l'utilisation du programme et avec la possibilité de programmer une séquence d'usinages

4 étaux pneumatiques avec positionnement et blocage manuel à double pression de service avec soupape de sécurité

Butée manuelles de référence profilé sur les côtés gauche et droit du plan de travail

Longueur maximum outil (nez de la broche) = 130mm

Caractéristiques des axes: course axe X=2675mm, Y=355mm, Z=178mm

Capacité de fraisage: X=2600mm, Y=250mm, Z=168mm

Hauteur de plan de travail 850mm, réglable entre 830mm et 880mm

Pression de service: 7 bars
