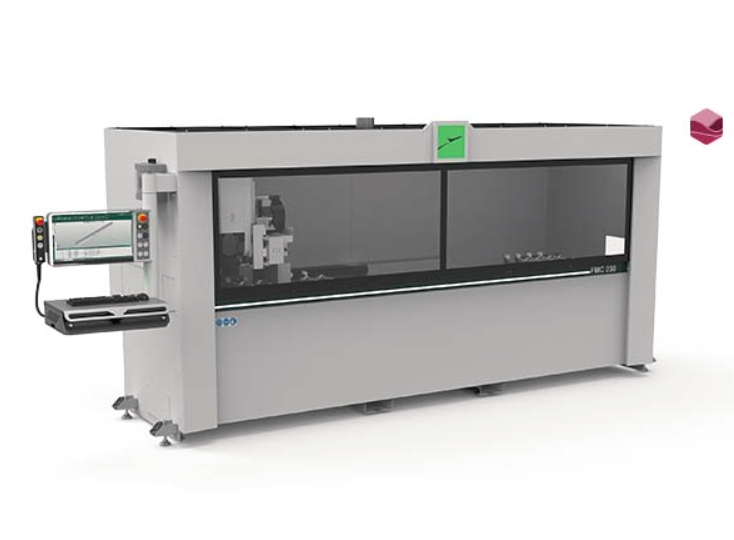

Centre usinage marque FOM type FMC 230

Centre d’usinage à 4 axes contrôlés

Caractéristiques de base:

Structure

Elle se compose d’un bâti et d’un montant dimensionnés pour garantir une grande stabilité et une haute précision durant les usinages. La forme du bâti minimise le dépôt de déchets d’usinage. Sur demande, l’évacuateur de copeaux peut être installé à l’intérieur du bâti.

Actionnement des axes

Les axes indépendants sont commandés par des servomoteurs brushless au moyen de :

•   Pignon à denture hélicoïdale et crémaillère pour l’axe X (longitudinal) et pour l’axe Y (transversal)

•   Vis à billes rectifiée haute précision et écrou préchargé pour l’axe Z (vertical)

Des systèmes de codeurs absolus appliqués à tous les axes rendent superflue la mise à zéro (homing) au démarrage de la machine.

Système de lubrification automatique centralisé (sur demande)

À des périodicités prédéfinies, un système de graissage automatique envoie du lubrifiant aux éléments de coulissement et de mouvement, sans immobiliser la machine, et en particulier à:

Axe X: 4 patins des glissières linéaires et crémaillère.

Axe Y: 4 patins des glissières linéaires et crémaillère.

Axe Z: 4 patins des glissières linéaires et écrou de la vis à billes

Un message à l'écran signale à l'opérateur que le niveau minimum du lubrifiant dans le réservoir est atteint.

La fourniture comprend aussi un dispositif pour effectuer le graissage manuel lorsque nécessaire.

Tête d’usinage

Elle permet d’effectuer des usinages sur les 3 faces du profil et sur les 2 têtes. L’axe de basculement se compose d’un joint rotatif de haute précision et de grande rigidité, commandé par une transmission à engrenages à jeu zéro et un moteur brushless.

Électrobroche

L’électrobroche de 5 kW de puissance refroidie par air offre la puissance et la fiabilité dans toutes les conditions de travail. Sur demande, possibilité d’activer la fonction de taraudage rigide.
