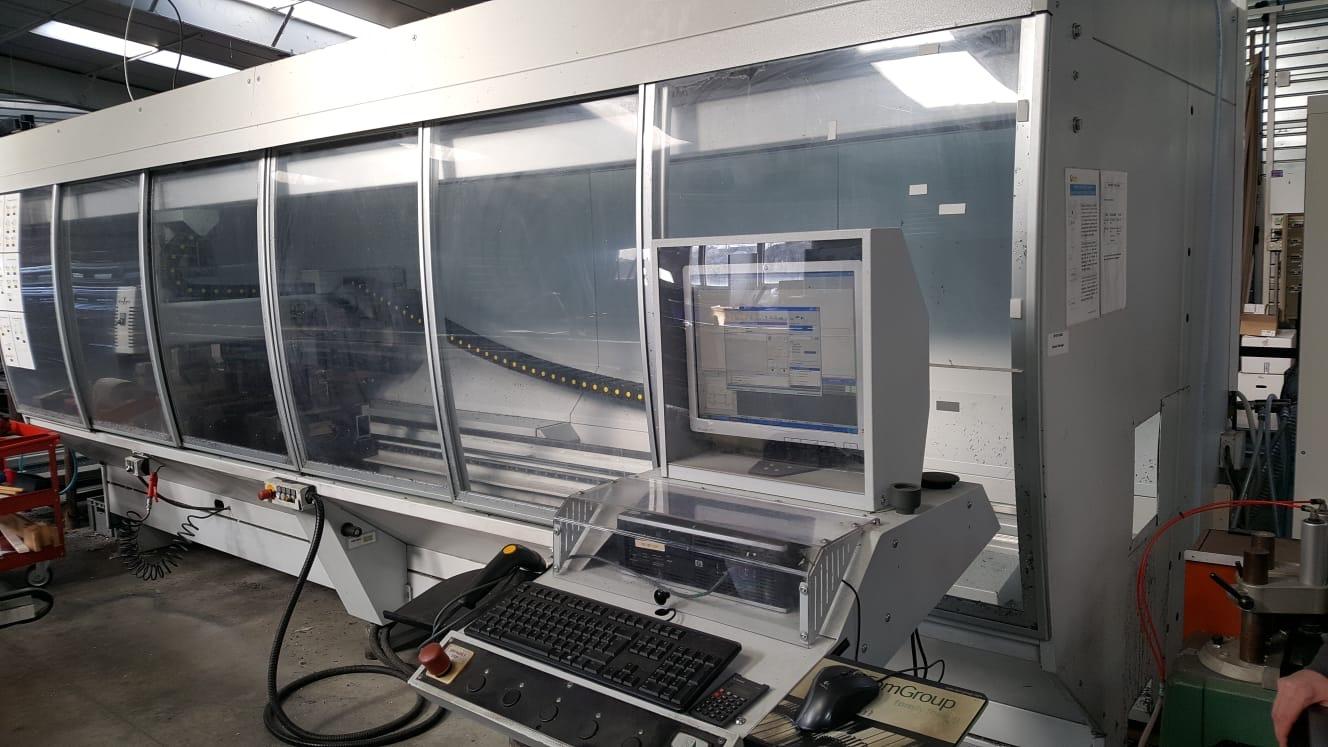

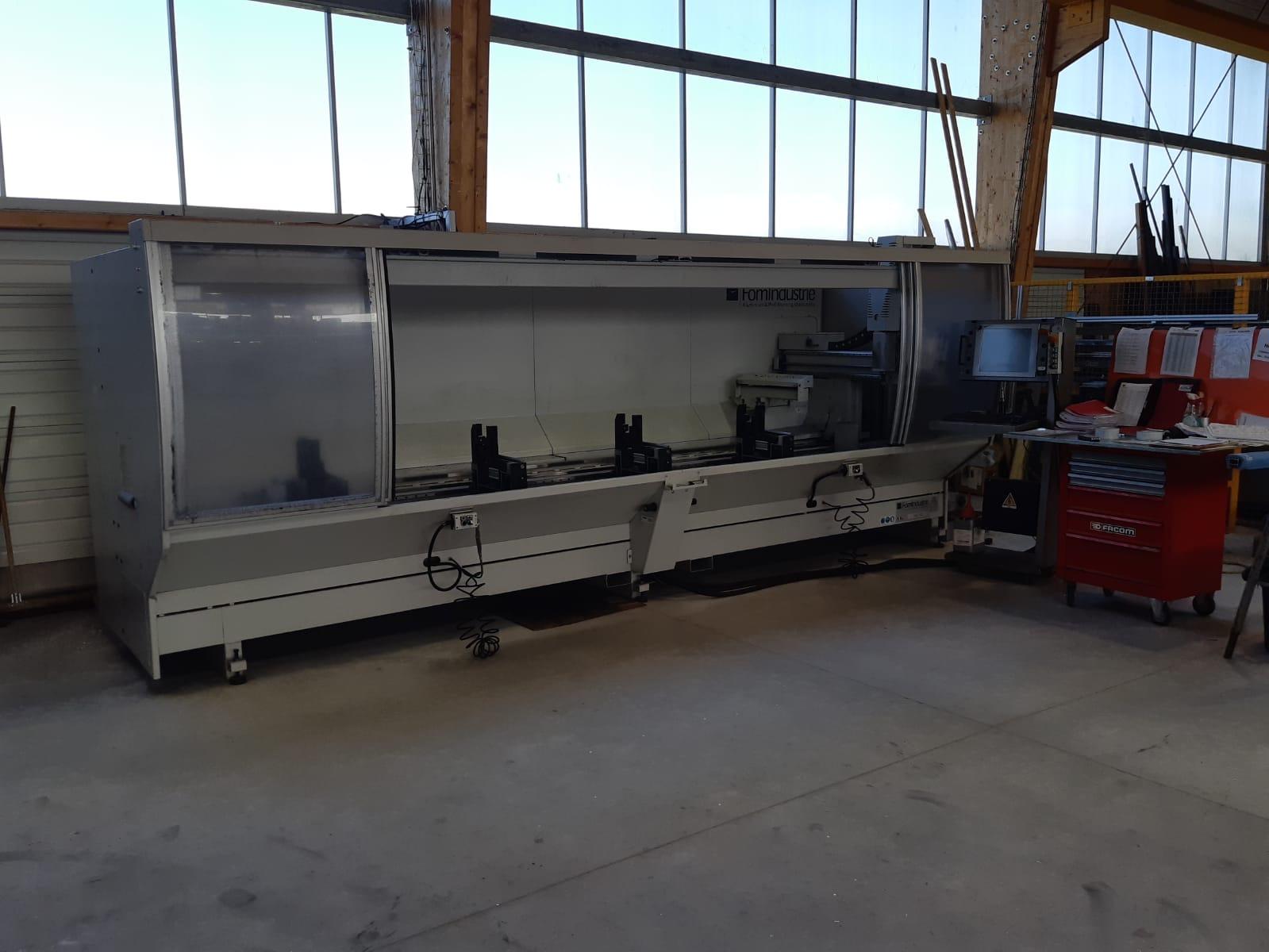

Centre usinage

marque FOM type DALI 40

38 000 €

garantie

Caractéristiques de base:

Structure

Il se compose d'un bâti dans la partie supérieure duquel coulisse un montant. Tous deux sont réalisés en acier et soumis à une stabilisation soignée après chaque phase de travail pour assurer l'absence de tensions internes. Ils sont dimensionnés de manière à garantir la stabilité et la précision durant les usinages.

Coulissement des axes

Celui-ci a lieu sur des glissières linéaires de haute précision, robustesse et fiabilité grâce à des patins à billes à quatre contacts équipés d'un racleur d'huile et avec une pré-charge moyenne/haute.

Actionnement des axes

Les axes indépendants sont commandés par des servomoteurs brushless au moyen de :

•   Pignon à denture hélicoïdale et d'une crémaillère pour l'axe X (longitudinal)

•   Vis à billes rectifiée haute de précision et écrou pré-chargé pour les axes Y (transversal) et Z (vertical). Le moteur de l'axe Z est équipé d'un frein électromagnétique qui intervient en cas de coupure du secteur

Les servomoteurs utilisés permettent non seulement des temps de positionnement et de réglage courts et optimaux, mais aussi des vitesses rapides élevées. La détection de la position des axes se fait au moyen d'un transducteur rotatif.

Système de lubrification manuelle centralisé

À des fréquences prédéfinies, un message s'affiche à l'écran signalant la nécessité de lubrifier les éléments de coulissement et de déplacement. La pompe manuelle fournie permet d'adresser le lubrifiant à travers un collecteur de distribution à:

Axe X: 4 patins des glissières linéaires et crémaillère.

Axe Y :  4 patins des glissières linéaires et écrou de la vis à billes

Axe Z: 4 patins des glissières linéaires et écrou de la vis à billes

Sur demande, disponibilité d'un système qui adresse le lubrifiant en automatique sans nécessité d'arrêts machine et en affichant à l'écran un message qui signale que le niveau minimum du lubrifiant dans le réservoir est atteint.

Électrobroche

Conçu par Fom Industrie, il permet d'obtenir de hautes performances à bas régime et à haute vitesse,pour satisfaire l'exigence toujours accrue de flexibilité des machines. Avec 6,5 kW (S1) en continu à couple constant, il dispose d'un axe A pour pouvoir effectuer des usinages sur trois faces et de positions intermédiaires éventuelles d'un profilé, vitesse de rotation jusqu'à 19.000 tours/min. sélectionnables, refroidissement par air forcé, raccord porte- outil ISO 30 et capteur de présence correspondant. Le blocage et le déblocage des porte-outils s'effectuent mécaniquement. Des roulements avant et arrière de haute vitesse et précision garantissent un contrôle rigoureux des efforts axiaux et radiaux de l'électrobroche pendant les phases de travail. La vitesse de rotation de l'électrobroche est gérée par un convertisseur statique de fréquence (inverseur).
